起订:2千克
供应:658千克
发货:5天内

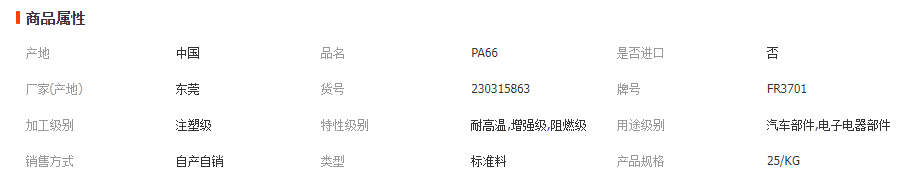

FR3701是一种聚酰胺66（尼龙66）产品,。 典型应用领域为:电气/电子应用。
阻燃/额定火焰
无卤素
| 总体 | |
材料状态 |
|
资料 1 |
|
UL 黄卡 2 |
|
搜索 UL 黄卡 | |
供货地区 | |
添加剂 |
|
性能特点 | 无卤阻燃性能 |
用途 | 电气/电子应用领域电气部件开关连接器 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
比重 | 1.16 | -- | g/cm³ | ASTM D792, ISO 1183 |
收缩率 - 流量 | 0.90 到 1.6 | -- | % | 内部方法 |
吸水率 | ||||
饱和, 23°C | -- | 2.3 | % | |
平衡, 23°C, 50% RH | -- | 2.3 | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
洛氏硬度 | ASTM D785, ISO 2039-2 | |||
M 计秤 | 85 | 55 | ||
R 计秤 | 120 | 110 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
拉伸模量 (23°C) | 3600 | 1600 | MPa | ISO 527-2 |
拉伸应力 | ||||
屈服, 23°C | 83.0 | 55.0 | MPa | ISO 527-2 |
断裂, 23°C | 80.0 | -- | MPa | ISO 527-2 |
-- | 83.0 | 58.0 | MPa | ASTM D638 |
拉伸应变 | ||||
屈服, 23°C | 4.5 | 22 | % | ISO 527-2 |
断裂 | 7.0 | 70 | % | ASTM D638 |
断裂, 23°C | 15 | > 50 | % | ISO 527-2 |
弯曲模量 | ||||
-- | 3300 | 1300 | MPa | ASTM D790 |
23°C | 3600 | 1500 | MPa | ISO 178 |
弯曲强度 | ||||
-- | 128 | 56.0 | MPa | ASTM D790 |
23°C | 124 | 54.1 | MPa | ISO 178 |
抗泰伯磨耗 (1000 Cycles) | -- | 7.00 | mg | ASTM D1044 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | 4.0 | 6.0 | kJ/m² | ISO 179 |
简支梁缺口冲击强度 | 58 kJ/m² | 无断裂 | ISO 179 | |
悬壁梁缺口冲击强度 | 29 | 98 | J/m | ASTM D256 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
热变形温度 | ||||
0.45 MPa, 未退火 | 240 | -- | °C | ASTM D648 |
0.45 MPa, 未退火 | 239 | -- | °C | ISO 75-2/B |
1.8 MPa, 未退火 | 80.0 | -- | °C | ASTM D648 |
1.8 MPa, 未退火 | 78.0 | -- | °C | ISO 75-2/A |
线形膨胀系数 - 流动 | 0.000070 | -- | cm/cm/°C | ASTM D696 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
表面电阻率 | 1.0E+13 | -- | ohm | ASTM D257, IEC 60093 |
体积电阻率 | ||||
-- | 1.0E+14 | -- | ohm·cm | ASTM D257 |
23°C | 1.0E+14 | -- | ohm·cm | IEC 60093 |
介电强度 | 22 | -- | kV/mm | ASTM D149, IEC 60243-1 |
漏电起痕指数 (3.00 mm) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
UL 阻燃等级 (0.750 mm) | V-0 | -- | UL 94 | |
灼热丝易燃指数 (3.00 mm) | 960 | -- | °C | IEC 60695-2-12 |
极限氧指数 | 36 | -- | % | ASTM D2863 |
